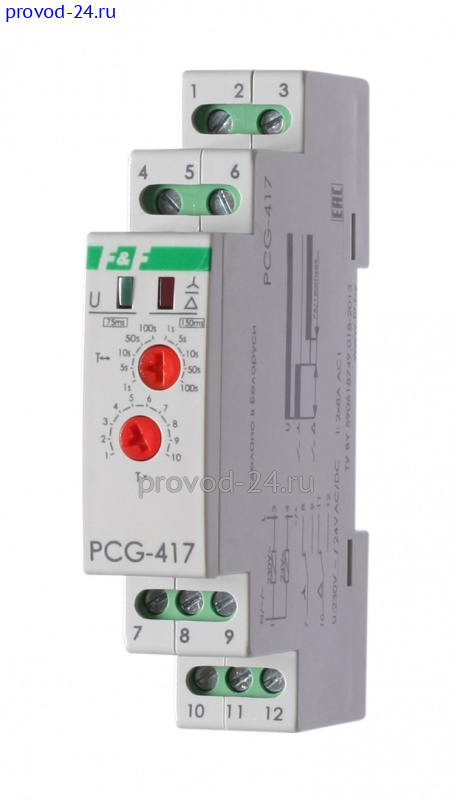

Реле времени F&F PCG-417 EA02.001.020

Артикул: 02001020EA

Подробнее

3 492 руб./шт

Достаточно

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

"Звезда- треугольник". Напряжение 230 В; 50 Гц, 24 В AC/DC, Время пуска 1-1000 сек. Для переключения обмоток трёхфазных двигателей большой мощности со схемы «звезда» в «треугольник» при пуске.

Назначение
Для управления контакторами, переключающими обмотки электродвигателей со схемы «ЗВЕЗДА» при пуске на схему «ТРЕУГОЛЬНИК» в рабочем режиме.

Область применения
Во всех отраслях промышленности, строительстве, ЖКХ, энергетике, транспорте и т.д.., где применяются электродвигатели большой мощности.

Особенности
Для переключения обмоток трёхфазных двигателей большой мощности со схемы «ЗВЕЗДА» в «ТРЕУГОЛЬНИК» при пуске. Время пуска 1-1000 с.

Принцип работы
Реле времени PCG-417 имеет 2 релейных выхода. Каждый управляет отдельным контактором.
В момент пуска его первый выход включает контактор Sλ (замыкаются контакты 7-9) и обмотки электродвигателя подключаются по схеме «ЗВЕЗДА», что снижает пусковой ток в несколько раз.
По окончании времени выхода двигателя на рабочий режим (время t1) наступает пауза (t2), когда оба контактора выключены, затем включается контактор S∆ (замыкаются контакты 10-12), включающий обмотки по схеме «ТРЕУГОЛЬНИК».
